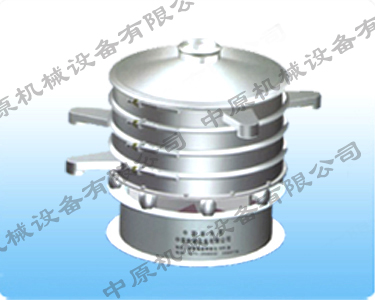

S49普通電機式旋振篩
產品分類：振動篩系列
應用范圍：
S49系列旋振篩(原HXS回旋篩)是一種新型高精度細粒篩分設備，本機分為普通電機式和振動電機式?！ 〗?jīng)我公司多年生產，性能不斷完善， 目前已達到國外同類機型水平。*高篩分400目，可篩出四種不同的物料。 普通電機旋振篩是通過軟聯接傳動機械，帶動重錘激振，使篩體產生復旋型振動......
24小時電話咨詢：13663901423
S49系列旋振篩(原HXS回旋篩)是一種新型高精度細粒篩分設備，本機分為普通電機式和振動電機式。
經我公司多年生產，性能不斷完善， 目前已達到國外同類機型水平。*高篩分400目，可篩出四種不同的物料。
普通電機旋振篩是通過軟聯接傳動機械，帶動重錘激振，使篩體產生復旋型振動，此振動軌跡為—復雜的空間立體曲線，從而使篩體產生篩分作用，調節上下重錘的空間相位角，可以改變物料在篩面上的運動軌跡。

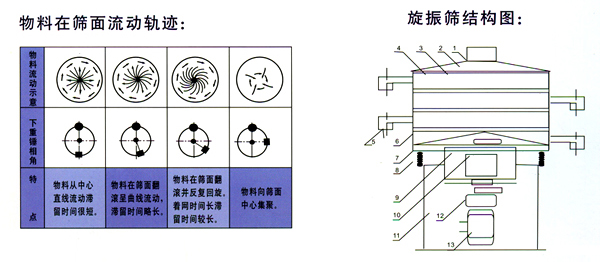

篩體的激振源裝在篩子底部，篩底之上裝有各層篩框及篩網架，各部件緊固后形成整體參振，參振部件由彈簧隔振支撐(橡膠彈簧或圓柱螺旋彈簧)。物料由篩頂部中間孔給料， 排料口在各層篩框側面， 可任意改變位置。空間相位角與篩面上物料的運動軌跡見圖示。
 | |
適用范圍 1、化工行業：樹脂、顏料、醫藥、油脂、消火劑、橡膠、塑料等。 | 1、進料口 2、篩蓋 3、抱箍 4、中層篩框 5、出料口 6、底篩框 7、篩底 8、隔振彈簧 9、振動器壓塊 10、振動器 11、底座 12、撓性聯軸器 13、電動機 |
外形尺寸-重量（3層）
| 型號 尺寸 （mm） | S49—（）m—3（尾數代表層數） | |||||||||
| （0.4）m | （0.6）m | （0.8）m | （1.0）m | （1.2）m | （1.4）m | （1.6）m | （1.8）m | （2.0）m | ||
| A | Φ400 | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1400 | Φ1600 | Φ1800 | Φ2000 | |
| B | Φ100 | Φ150 | Φ204 | Φ250 | Φ250 | Φ300 | Φ300 | Φ350 | Φ350 | |
| C | Φ540 | Φ650 | Φ898 | Φ1050 | Φ1250 | Φ1480 | Φ1680 | Φ1880 | Φ2080 | |
| D | 600 | 600 | 760 | 765 | 765 | 820 | 830 | 1010 | 1070 | |
| E | 720 | 720 | 945 | 945 | 945 | 1000 | 1030 | 1210 | 1270 | |
| F | 810 | 810 | 1095 | 1095 | 1095 | 1150 | 1200 | 1380 | 1440 | |
| G | 900 | 900 | 1245 | 1245 | 1245 | 1300 | 1370 | 1550 | 1610 | |
| H | 一層 | 870 | 870 | 1230 | 1230 | 1230 | 1345 | 1422 | 1630 | 1717 |
| 二層 | 960 | 960 | 1380 | 1380 | 1380 | 1495 | 1592 | 1800 | 1887 | |
| 三層 | 1050 | 1050 | 1530 | 1530 | 1530 | 1645 | 1762 | 1970 | 2057 | |
| K | Φ80 | Φ120 | Φ160 | Φ160 | Φ180 | Φ200 | Φ220 | Φ250 | Φ280 | |
| M | Φ400 | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1400 | Φ1600 | Φ1800 | Φ2000 | |
| N | 6-Φ14 | 6-Φ14 | 6-Φ18 | 6-Φ18 | 6-Φ18 | 6-Φ20 | 6-Φ20 | 6-Φ22 | 6-Φ22 | |
| Q | 620 | 920 | 1240 | 1500 | 1600 | 1900 | 2200 | 2360 | 2720 | |
| 功率(KM) | 0.55 | 0.55 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3 | 4 | |
型號 | (0.4)m | (0.6)m | (0.8)m | (1.0)m | (1.2)m | (1.4)m | (1.6)m | (1.8)m | (2.0)m |
| 公稱直徑 | Φ400 | Φ600 | Φ800 | Φ986 | Φ1200 | Φ1400 | Φ1600 | Φ1800 | Φ2000 |
| 有效篩面面積(㎡) | 0.09 | 0.23 | 0.41 | 0.66 | 1.95 | 1.34 | 2.01 | 2.32 | 2.9 |
| 篩網規格(目/寸) | 2-400 | ||||||||
| 物料粒度 | ＜Φ10 | ＜Φ20 | ＜Φ30 | ||||||
| 振次 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 有效篩面直徑 | Φ340 | Φ540 | Φ720 | Φ916 | Φ1110 | Φ1310 | Φ1520 | Φ1720 | Φ1920 |
| 層次 | 1-3 | ||||||||
處理器 以Φ-米為例：
| 處理物 | 工作方式 | 篩網（目、寸） | 處理量（公斤/小時） |
| 電玉粉 | 干式 | 80 | 1000 |
中草藥 | 干式 | 80 | 800 |
| 石粉 | 干式 | 40 | 2000 |
| 研磨料 | 干式 | 60 | 2000 |
| 食品加工廢水 | 濕式 | 20 | 3500 |
| 造紙白上泥漿 | 濕式 | 150 | 3300 |
| 釀造業回收廢水量谷 | 濕式 | 60 | 1500 |
| 顏料粉末 | 干式 | 20 | 4500 |
| 樹脂 | 干式 | 40 | 1200 |
| 輕質碳酸鈣 | 干式 | 100 | 1000 |
| 硫磺粉粒 | 干式 | 100 | 1200 |
| 鑄造型砂 | 干式 | 8 | 10000 |
| 還原鐵粉 | 干式 | 60 | 3000 |
| WPL200鋼粉（霧化粉） | 干式 | 45 | 3400 |
